Sistema de Teste de Choque HSXX20

O Desafio

Certos produtos e componentes deve sobreviver a eventos de impacto extremo. Considere o caso de o fusível ligado a uma ordenança penetrante – a bomba “arrasa bunker”. A fim de proporcionar a inteligência para as munições, deve sobreviver a impactos extremos e continuar a funcionar.

Para simular estes eventos de impacto extremo, o Air Force Research Laboratory (AFRL) exigiu um sistema de choque capaz de:

• Mudança de velocidade máxima de até 150 pés/s (45 m/s).
• Amplitudes de aceleração máxima de até 25.000 G’s

A Solução

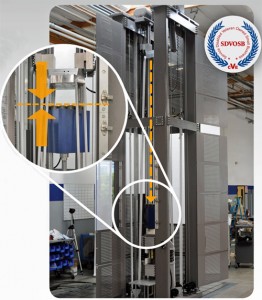

Os requisitos de desempenho levariam ao sistema de choque vertical mais rápido que a Lansmont construiu até à data. O Sistema de Teste de Choque HSXX20 utiliza um novo recurso de design único e revolucionário – a base sísmica “ativa”. O sísmico ativo está ligado a um pistão carregado com nitrogênio e é acelerada para cima na direção da tabela caindo durante o teste de choque.

Com este aumento de desempenho adicional, o HSXX20 pode gerar mudanças máximas de velocidade de até 180 pés/s (54,9 m/s). Isto resulta da tabela de choque indo de 0 a 122 mph em menos de 40 pés.
